层位、断层，分别处理
提供层位、断层与混合识别模式，按颜色分组提取曲线。调整灵敏度，适配不同截图中的线条细节。
从图片中提取解释曲线 为地震解释与科研汇报而设计
让解释曲线，
从截图走进你的 PPT。
将 Petrel 截图中的层位与断层曲线识别为矢量对象。
少一些重复描线，多一些时间打磨你的解释成果。
原始解释截图识别 · 检查 · 编辑 → 独立矢量曲线
从解释成果到汇报图件Petrel 截图→Horizon2SVG→SVG / PowerPoint
BUILT FOR YOUR WORKFLOW
专注曲线矢量化。
把重复操作交给工具。
面向需要制作地震解释汇报图件的工程师与科研工作者，让截图里的解释成果继续被编辑、标注和呈现。
只处理你关心的区域

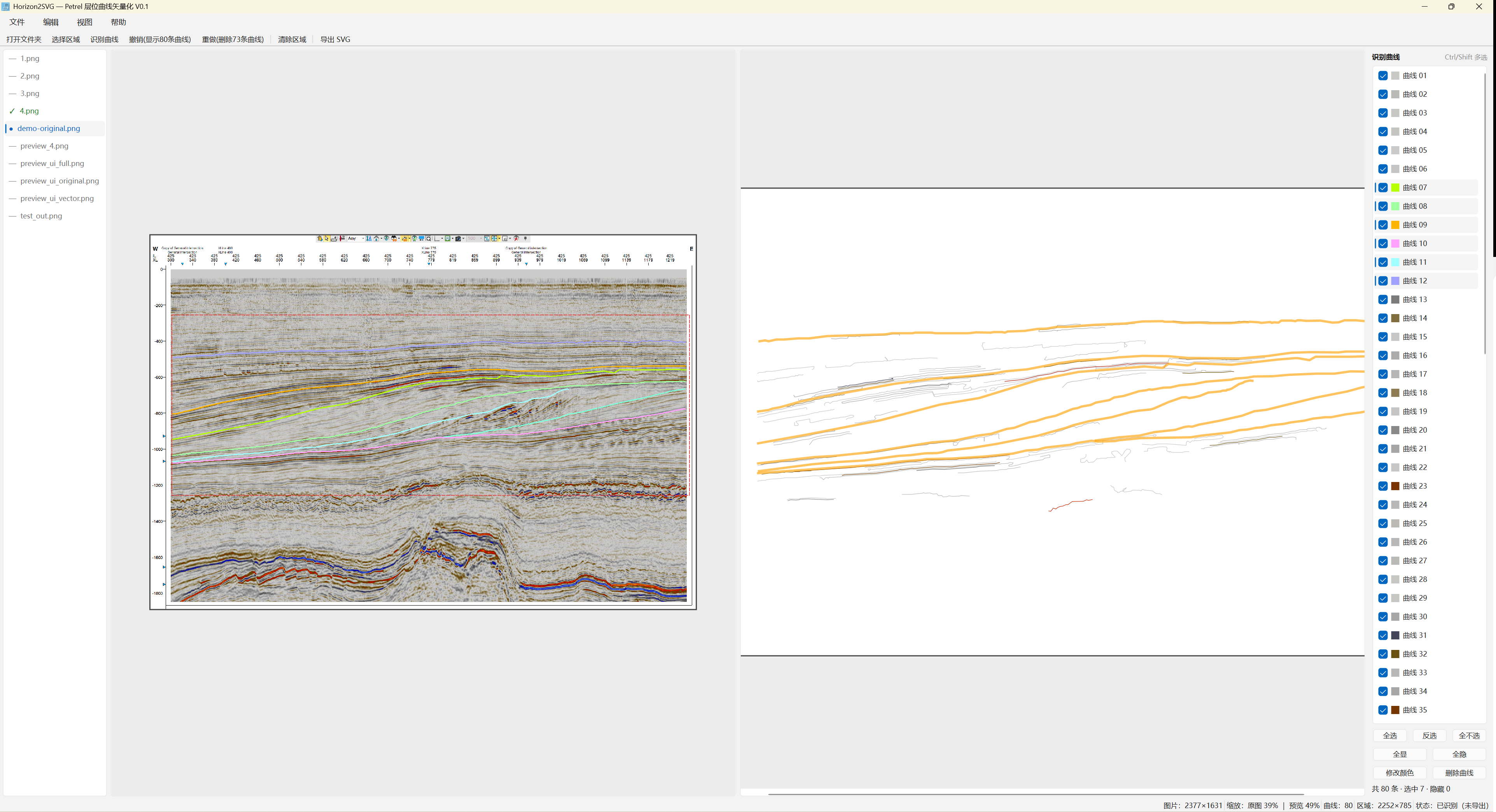

框选识别范围，避开图例与文字；局部补选漏线。双画布同步缩放和平移，方便逐处检查识别结果。
自动识别 + 人工复核每条曲线，都能单独调整
按类别与颜色组管理曲线，批量显隐、改色，删除多余曲线。支持平滑调整，以及撤销与重做。
你的解释成果，由你掌控READY FOR PRESENTATION

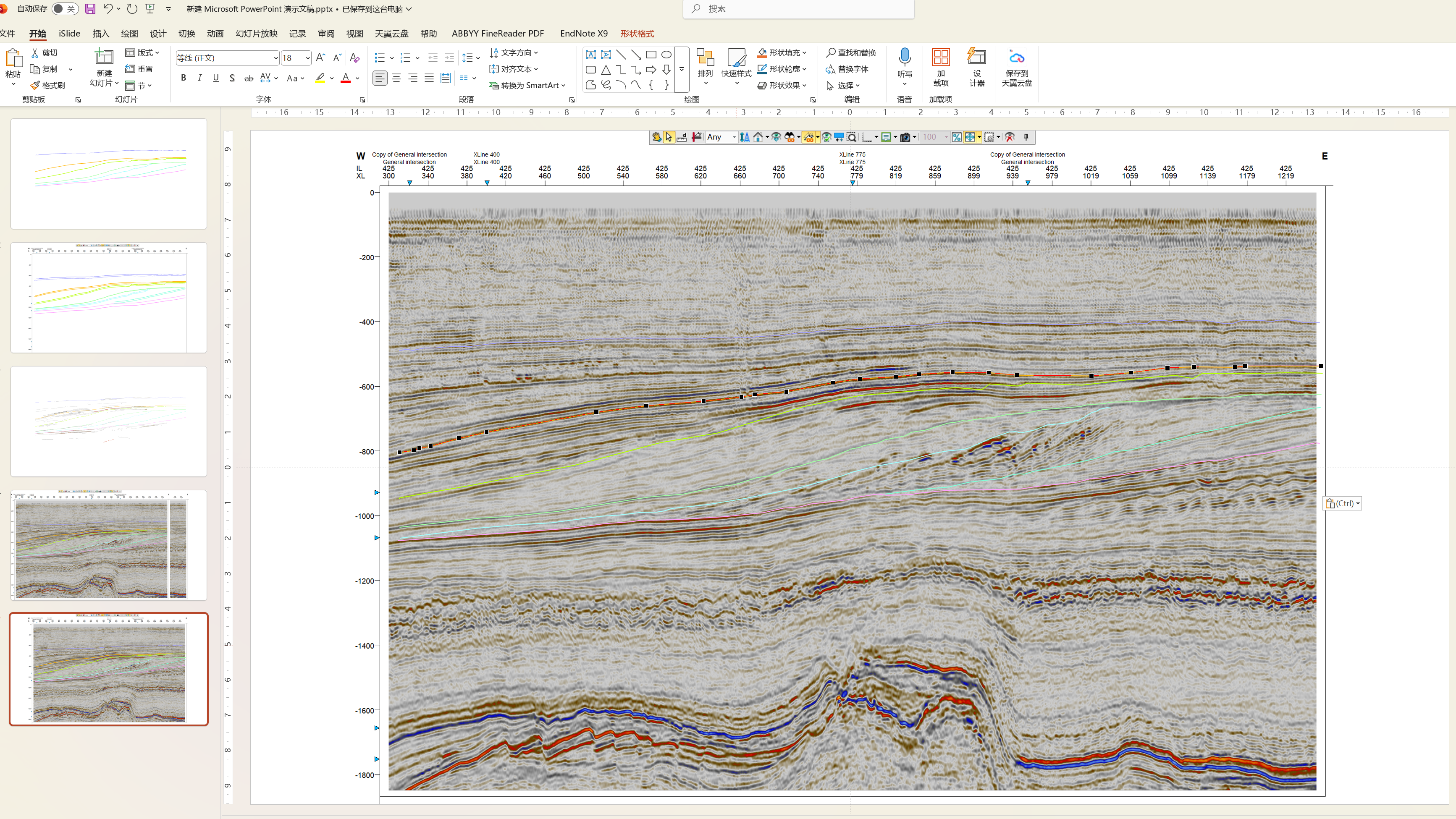

导出之后，
PPT里面可以随意编辑
导出透明背景 SVG，保留原图尺寸与曲线位置；也可以直接生成三页 PPTX：原图对照、纯曲线、虚线曲线。
- 曲线以独立对象输出，可单独改色与调整线宽
- PPT 中继续移动、删除曲线或编辑顶点
- 仅导出可见曲线，让汇报图件更清晰
识别效果取决于截图质量与线条特征，复杂交叉和密集区域请人工复核。
FROM SCREENSHOT TO SLIDE
四步，让图件制作更顺手。
准备截图
在 Petrel 中准备解释截图，优先使用清晰、干净的背景；层位与断层建议分别截图。
导入并识别
打开图片或文件夹，选择识别模式；需要时框选剖面区域，排除图例和坐标轴。
检查与修正
对照双画布检查结果，补选漏线，删除多余曲线，调整颜色和平滑程度。
导出成果
导出 SVG 或 PPTX，在 PowerPoint 中进一步排版、标注与编辑。
YOUR NEXT FIGURE STARTS HERE
准备好告别重复描线了吗？
下载 Horizon2SVG，让下一张解释图件更容易编辑。
- 1
获取激活申请
启动软件，在授权窗口复制机器码，或导出激活申请 TXT 文件。
- 2
提交申请，获取授权文件
通过授权申请入口提交机器码或申请文件，获取为本机签发的 .lic 文件。
- 3
导入并开始使用
在授权窗口导入文件；已进入软件时，可通过「帮助 → 授权 / 激活」操作。
QUESTIONS, ANSWERED
常见问题
使用前，你可能想了解这些。
Horizon2SVG 是做什么的？
它将 Petrel 地震解释截图中的层位、断层曲线转换为可编辑矢量对象，帮助制作汇报图件。它处理已有解释截图，不替代地震解释，也不会自动判断地质拓扑。
需要安装 Petrel 或 Python 吗？
使用 Windows x64 绿色版不需要安装 Python，也不依赖 Petrel 程序本身。准备好截图，下载 EXE，导入本机有效授权后即可使用。单文件程序首次启动需要解包，请耐心等待。
支持哪些输入和输出格式？
支持 PNG、JPG、BMP、TIF 等常见图片。输出支持 SVG 和 PPTX：SVG 为透明背景、独立曲线路径；PPTX 包含原图对照、纯曲线、虚线曲线三页。
导出的曲线如何在 PowerPoint 中编辑？
直接导出的 PPTX 中，每条曲线是独立自由曲线，可改色、改线宽、移动或编辑顶点。使用 SVG 时，在支持 SVG 的 PowerPoint 版本中插入图片，再使用「转换为形状」或取消组合；具体菜单依版本而异。
如何提高识别效果？
彩色地震数据会影响曲线识别。建议调整 colorbar，将地震数据设置为白底，再叠加解释层位，识别效果会更好。
支持识别哪些曲线类型？
目前只支持连续的曲线，圈圈或虚线均不支持。请先在解释软件中将曲线线条类型改为连续实线，再截图识别。
识别有漏线或噪声怎么办？
先使用对应的层位或断层模式，框选剖面区域避开图例；适当调整灵敏度，用「补选漏线」处理局部，删除误识别曲线。圈圈或虚线请先在解释软件中改为连续实线；交叉、密集区域与补选边界需要人工检查。修改可以撤销。
图片会上传到服务器吗？
桌面软件在本地完成图片处理与曲线导出，不需要上传解释截图。激活申请文件仅包含完整机器码、软件版本和导出时间，不包含解释图片。
授权文件能在另一台电脑使用吗？
授权文件绑定本机机器码，不能跨电脑共享。更换电脑或授权到期后，请重新申请对应设备的授权，再通过授权窗口导入有效 .lic 文件。
支持自动批量处理整个文件夹吗？
可以打开包含多张截图的文件夹并切换图片，但当前采用逐张识别、检查与导出的工作方式，不提供自动批量处理。
